JLAD1型有线温度传感器

一、产品描述

有线温度传感器采用接触式测温，用于电缆、环境等测温场合，它是数字化智能温度传感器，能实现一线多点安装。采用全屏蔽设计，抗电磁干扰能力强。不锈钢管封装，防尘、防水、防腐。

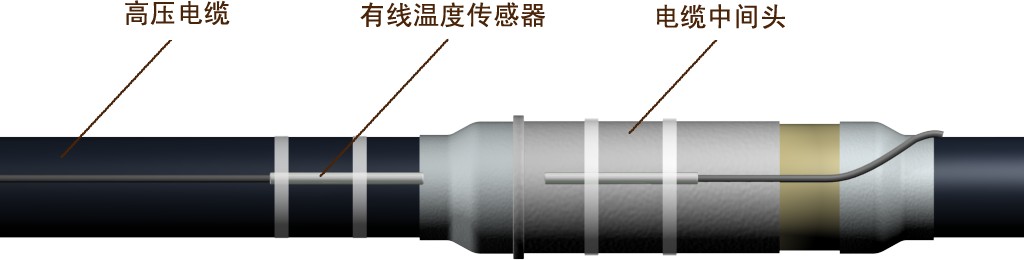

有线温度传感器安装示意图

二、技术指标

技 术 指 标
传感器类型	智能电子式
测量范围	－55℃～＋125℃
测量精度	±1℃
采集时间	0.75S（分辨率0.0625℃）
传输距离	150m
通讯方式	单总线，美国Dallas公司1-Wire总线通讯协议
输出方式	数字量输出
工作电流	≤1mA
供电电压	3.0～5.5VDC
防护等级	符合IPV6标准
使用环境	温度－55℃～＋125℃；湿度0~100﹪RH；外磁场≤400A/m；大气压力86kpa～106kpa；振动f≦55Hz，位移幅值≦0.075mm
外形尺寸	Φ8 * 80mm，尾缆长1.5m
传感器重量	108g
安装方式	将传感器绑扎在电缆表面，尾缆走线应垂直电缆离开，尽量贴近地线敷设
灵活性	传感器尾缆长度可定制、产品封装可按需设计；传感器地址由编码器设置
配套性	配套光纤数据采集器等产品使用

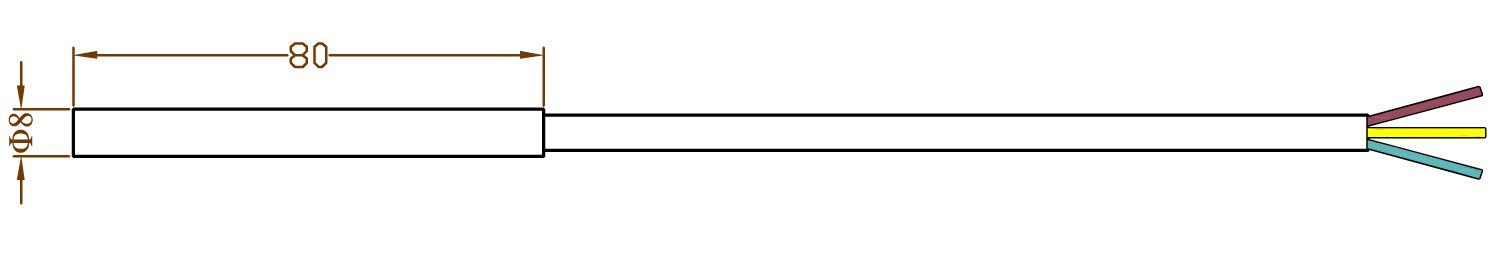

三、产品外形及安装尺寸

安装方法：先将有线温度传感器紧贴于被测高压电缆上，然后用绝缘胶带缠绕传感器，最后用扎带绑扎。

18B20有线温度传感器

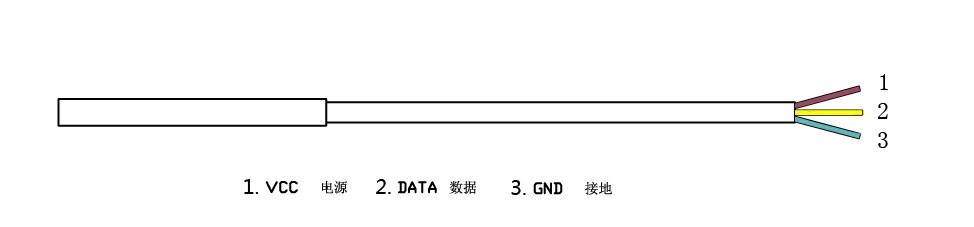

四、产品端子接线图

      传感器引线端由三条线组成，分别是棕色线代表电源（VCC），黄色线代表数据（DATA），蓝色线代表地（GND）。

1:电源 VCC   2:数据 DATA   3:接地 GND

五、调试说明

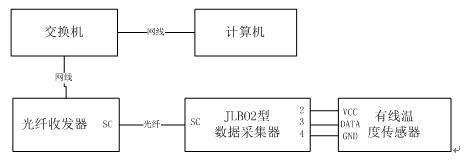

u  按下图所示连接设备

u  检查线序是否接反，无误后，采集器加电

u  用万用表检测电源与地之间的电压是否为5VDC

u  用万用表检查信号线上电压是否变化，有变化则表示信号正常

u  通过上位机监控软件查看传感器数据是否正常，然后手握传感器2分钟改变传感器温度值，根据其是否接近人体体温，确认传感器正常。
